전체 보호 플레이트 타입 CNC 수직 선반

완벽하게 보호되는 가공 디스크 타입 CNC 수직 선반은 작업 중에 직원이 위험한 구역에 닿지 않도록 보장하는 동시에 가공 중에 칩과 액체가 튀는 것을 방지합니다.

문의 보내기

제품 소개

제품 설명

1. CNC 기술:
완전 보호형 가공 디스크형 CNC 수직 선반은 고급 CNC 시스템을 사용하여 정밀한 가공 경로 제어와 다축 동작을 실현하고 복잡한 작업물의 가공 요구에 적응할 수 있습니다.
CNC 시스템에는 일반적으로 생산 효율성과 가공 일관성을 개선하기 위해 자동 공구 교환, 자동 측정 등의 자동화 기능도 포함되어 있습니다.

2. 적용범위 :
완벽하게 보호된 가공 디스크 타입 CNC 수직 선반은 휠, 기어, 롤러 등 다양한 유형의 디스크 작업물을 처리하는 데 적합합니다.
자동차, 항공우주, 선박 등의 산업 분야에서 일반적으로 사용되며, 특히 크고 무거운 디스크 작업물에 대한 고정밀 가공이 필요합니다.

3. 안전 및 환경 보호 고려 사항:
완벽하게 보호되는 가공 디스크 타입 CNC 수직 선반의 설계는 작업자의 안전 요구 사항을 고려하고, 안전 쉴드와 안전 시스템을 통해 공작 기계 작동 중 작업자를 해로부터 보호합니다.
동시에, 실드는 가공 중에 먼지, 칩 등이 환경에 미치는 영향을 줄이는 데 도움이 되므로 환경 보호 요구 사항을 충족합니다.

4. 성능 특성:
완전 보호형 가공 디스크형 CNC 수직 선반의 구조는 안정적이고 견고하며, 고속, 고부하에서도 안정적인 가공 결과를 유지할 수 있습니다.
완전 보호형 가공 디스크형 CNC 수직 선반은 다양한 도구와 가공 기술을 채택하여 다양한 작업물의 효율적인 가공을 달성할 수 있습니다.

완벽하게 보호된 가공 디스크형 CNC 수직 선반은 안전성, 정밀성, 효율성을 통해 현대 제조 산업에서 디스크 작업물의 정밀 가공 요구 사항에 대한 안정적인 솔루션을 제공합니다.

사양		단위	VTC50	VTC60 시리즈	VTC70 시리즈	VTC80A를 참조하십시오.	VTC100A
뇌졸중	X축	밀리미터	500	425	700	670	850
뇌졸중	Z축	밀리미터	0-500	90-690	0-850	170-1020	0-1000
처리 용량	최대 회전 직경	밀리미터	φ650	φ650	φ800	φ1000	φ1200
	최대 회전 직경	밀리미터	φ500	φ600	φ700	φ800	φ1000
	최대 회전 높이	밀리미터	500	600	850	850	1000
축	스핀들 속도	분당 회전수	100-1000	100-1000	100-800	100-800	100-800
	스핀들 모터 파워	콰	15	18.5	22	22	22
	스핀들 직경	밀리미터	φ130	φ160	φ160	φ180	φ200
유압척 + 툴 터렛	척 모델	유압척
	지름	인치	15"	18"	21"	24"	32"
	포탑 스테이션		4개의 워크스테이션/ 8개의 워크스테이션	4개의 워크스테이션/ 8개의 워크스테이션	4개의 워크스테이션/ 8개의 워크스테이션	4개의 워크스테이션/ 8개의 워크스테이션 4工位/8公位	4개의 워크스테이션/ 8개의 워크스테이션 4工位/8公位
가이드	X축 롤링 리니어 가이드		2개, 폭 45mm	2개, 폭 45mm	2개, 폭 45mm	2개, 폭 45mm	2개, 폭 55mm
가이드	Z축 롤링 리니어 가이드		2개, 폭 45mm	2개, 폭 45mm	2개, 폭 55mm	2개, 폭 55mm	2개, 폭 55mm
CNC 시스템	표준 구성		겔스 케	겔스 케	겔스 케	겔스 케	겔스 케
냉각 시스템	냉각 모터	W	450+750	450+750	750+1.2KW	750+1.2KW	750+1.2KW
냉각 시스템	펌프 출력	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
정확성	반복성	밀리미터	±0.003	±0.003	±0.003	±0.005	±0.005
	위치 정확도	밀리미터	±0.06	±0.06	±0.06	±0.08	±0.08
	가장 작은 위치 지정 장치	밀리미터	0.001	0.001	0.001	0.001	0.001
무게 및 치수	크기(대략)	밀리미터	2100×2500×2750mm	2200×2050×2910mm	2400×2100×3200mm	2400×2100×3600mm	3100×2650×3700mm
무게 및 치수	총중량 (대략)	킬로그램	5500	7500	8000	9000	13500

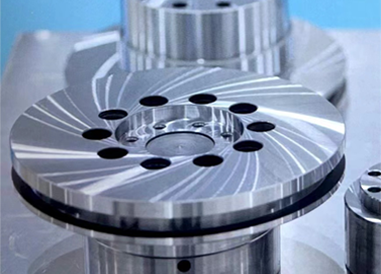

적용 가능한 가공 부품

자동차 휠 허브, 브레이크 드럼, 플라이휠 하우징, 클러치 하우징, 프레셔 플레이트, 림, 디퍼렌셜 하우징, 디스크 및 기타 부품.

휠 허브

브레이크 패드

모터 하우징 지원

꼼꼼한

세부 정보 표시

CNC 시스템

Fanuc, Siemens, HNC 등과 같은 옵션 CNC 시스템

척

고정장치는 작업물에 따라 사용자 정의가 가능합니다.

서보 터렛

옵션 수직 포탑

또는 수평 포탑

고강성 구조

정밀 리니어 가이드와 결합된 고강성 구조를 기반으로 함

우리의 장점

마이크론 수준의 가공기술

완전히 독립적

코어 어셈블리 자체개발 기술

수동 스크래핑

베어링 유닛과 스핀들의 고정면

수동으로 스크래핑됩니다

중앙 급수 시스템

옵션 중앙 물 배출 시스템

레이저 감지

오류를 줄이고 더 높은 위치 정확도를 달성하세요

고객 방문

자격증

회사 프로필

산둥 선샤인 기계 유한회사는 해마다 발전하고 경영을 개선해 왔습니다. 우리 회사는 이제 과학 연구, 설계, 제조 및 판매를 통합한 종합 기술 기업이 되었습니다. 동시에, 국내외 여러 공작 기계 제조업체의 수년간의 제조 경험을 통합하고, 국내외의 동종 산업의 선진 과학 연구 결과를 흡수하여 국내 최고의 CNC 공작 기계 전문 제조업체로 성장했습니다.

당사는 수직 가공 센터, 수평 가공 센터, 5축 가공 센터, CNC 수직 선반, 유압 프레스, 톱질 기계 및 기타 기계 장비의 생산 및 제조를 전문으로 하는 고품질 CNC 장비 생산 및 제조 팀을 보유하고 있으며, 이는 정밀 금형 제조, 자동차, 전자, 통신, 항공, 항공 우주, 군수 산업 및 기타 분야에서 널리 사용될 수 있습니다. 이 회사의 제품은 러시아, 호주, 베트남, 인도, 알제리, 방글라데시, 사우디 아라비아, 나이지리아, 남아프리카 및 기타 국가와 같은 많은 국가와 지역으로 수출됩니다.
